設備結構簡介

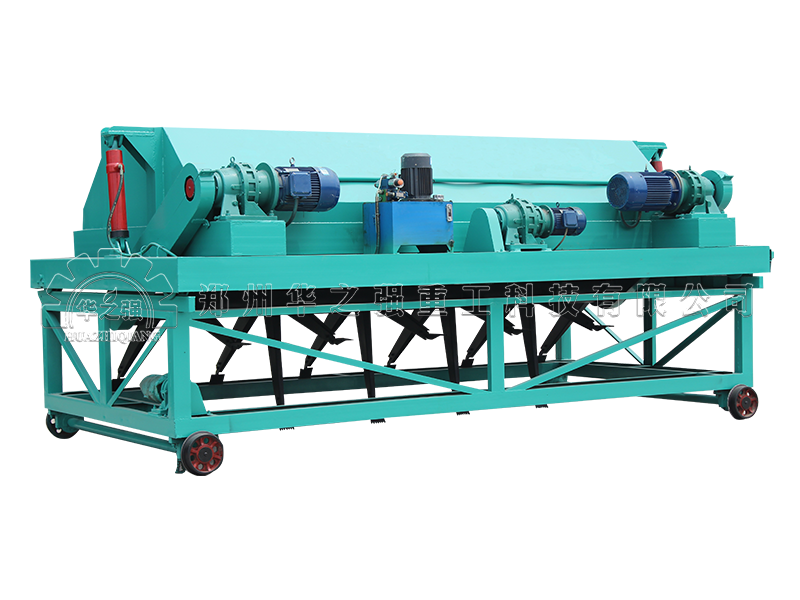

槽式翻拋機由傳動裝置、提升裝置、行走裝置、翻堆裝置、轉移車等主要部件組成。電動機直接將動力傳給擺線針輪減速器經鏈輪至翻堆滾筒，滾筒上的攪拌槳葉呈螺旋分布?？蓪l(fā)酵槽內的物料翻轉攪拌移動至0.2-1m遠的位置，起到翻堆速度快、攪拌均勻的效果，從而達到物料與空氣的充分接觸使物料的發酵效果好。

1．動力傳動裝置

該裝置是電機、減速機、鏈輪、軸承座、主軸等組成它為翻堆滾筒提供動力的重要裝置。

2．行走裝置

該裝置是由行走電機、傳動齒輪、傳動軸、行走鏈輪等組成。

3．提升裝置.或液壓升降裝置

提升裝置是由卷揚機、聯軸器、傳動軸、軸承座等組成，液壓升降裝置由液壓泵站、電磁閥體、液壓油管、液壓缸柱等組成。

4．翻堆裝置

該裝置是由鏈輪、支撐臂、翻堆滾筒等組成。

5．轉移車

該裝置是由行走電機、傳動齒輪、傳動軸、行走輪等組成它為槽式翻拋機提供臨時運載工具
